Steigbügel Form A Edelstahl GLOW

Steigbügel Form A Edelstahl GLOW



Preis Anfragen

Produktdetails

Schlechte Lichtverhältnisse, Schattenwanderung, ein geringer Bewegungsspielraum sowie nicht optimale Trittbedingungen durch unzureichend in der Wand verankerte oder versetzt angeordnete Steigbügel stellen in der Praxis beim Ab- und Aufstieg in Schachtbauwerken erschwerte und vor allem unsichere Arbeitsbedingungen dar.

Line Up hat es sich daher zur Aufgabe gemacht, einen leuchtenden und gleichzeitig reflektierenden Steigbügel zu entwickeln, der nachfolgende Kriterien erfüllt: Der Steigbügel muss bei geringem Lichteinfall innerhalb von wenigen Minuten Leuchtkraft aufweisen, die mindestens 30 Minuten anhält. Ferner muss der Steigbügel ohne Stromversorgung leuchten um Wartungs- und zusätzlichen Einbauaufwand zu vermeiden. Der Steigbügel soll - wenn er durch Tageslicht und leuchtende Hilfsmittel wie z.B. Taschenlampen und Stirnlampen angestrahlt wird - reflektieren. Um seinem Umfeld gerecht zu werden muss er außerdem gegen Abwässer und UV-Strahlung beständig sein. Das klingt zunächst trivial, jedoch spielt die UV-Beständigkeit bei der Außenlagerung der Steigbügel in nicht verbauten Schachtringen eine wichtige Rolle. Um den Steigbügel praxistauglich zu machen ist es außerdem erforderlich, dass dieser den Anforderungen der EN13101 und DIN19555 entspricht und mit herkömmlichen Werkzeugen eingerüttelt bzw. nachträglich eingebaut werden kann. Aus Gründen des mechanischen Abriebs ist es zudem wichtig, dass der Steigbügel „von innen heraus leuchtet“.

Der Line Up Steigbügel „GLOW“ erfüllt alle vorab genannten Kriterien. Erzielt wird dies durch die Zugabe von Leuchtpigmenten in das Granulat der Kunststoffummantelung. Leuchtpigmente sind Pigmente, die Lumineszenz fähig sind. Sie strahlen mehr Licht im sichtbaren Bereich ab als eingestrahlt wurde. Sie sind in ihrem Anwendungsmedium nicht löslich. Daraus resultiert eine hohe mechanische Abriebfestigkeit. Der Einsatz kristalliner Leuchtpigmente sorgt außerdem für eine erhöhte Materialdichte. Diese wiederum erlaubt es mehr Strahlung „einzufangen“ und als sichtbares Licht abzugeben. Das Resultat ist eine verbesserte Leuchtkraft.

Durch das Aufbringen von Reflektorelementen wird dem Arbeiter, der i.d.R. eine Stirnlampe mit sich führt außerdem deutlich der nächste Tritt signalisiert.

Als Hersteller legen wir großen Wert darauf unsere Produkte im Hinblick auf die Punkte Langlebigkeit, Ressourcenschutz und Sicherheit weiterzuentwickeln. Im Zuge unserer Entwicklungsaktivitäten sind wir in diesem Jahr dazu übergegangen die Aufnahmestellen der Spritzgusswerkzeuge nicht länger mit Formstücken aus Kunststoff zu füllen und zu verschweißen, sondern diese in einem zweiten Spritzgussprozess zu verschließen. Das Resultat ist eine erhöhte Witterungsbeständigkeit und folglich höhere Langlebigkeit der Produkte.

Im Hinblick auf die Nachhaltigkeit und den Ressourcenschutz sind wir außerdem dazu übergegangen Steigbügel optional mit einem Kern aus Rohr (anstelle eines Stabes) zu fertigen. Das Ergebnis ist eine Metalleinsparung von über 40%. Die dadurch erzielte CO2 Einsparung wird noch einmal durch den geringeren Dieselbedarf beim Transport der Steigbügel erhöht. Das Gewicht einer LKW-Ladung mit herkömmlichen Steigbügeln beträgt über 15t. Das einer LKW-Ladung mit neuen Bügeln unter 10t.

Der Steigbügel GLOW mit Leuchtpigmenten und Reflektorelementen „verkörpert“ alle drei Entwicklungsaktivitäten. Mit der Teilnahme am Infratech- Innovationspreis möchten wir signalisieren, dass wir als Hersteller eine Entwicklungsphilosophie verfolgen, in deren Fokus u.a. die Themen Nachhaltigkeit, Langlebigkeit und Sicherheit stehen.

Technische Daten
Kennung:LU-JX-27(A)
Ummantelung:Polypropylen (PP), weiss (nachleuchtend)
Werkstoff:Edelstahl V4A
Auftrittsbreite /-tiefe:330mm / 150mm
Durchmesser:26mm
Seitliche Aufkantung:35mm
Gewinde:spiralförmig
Norm:DIN V1264, DIN19555 und EN13101

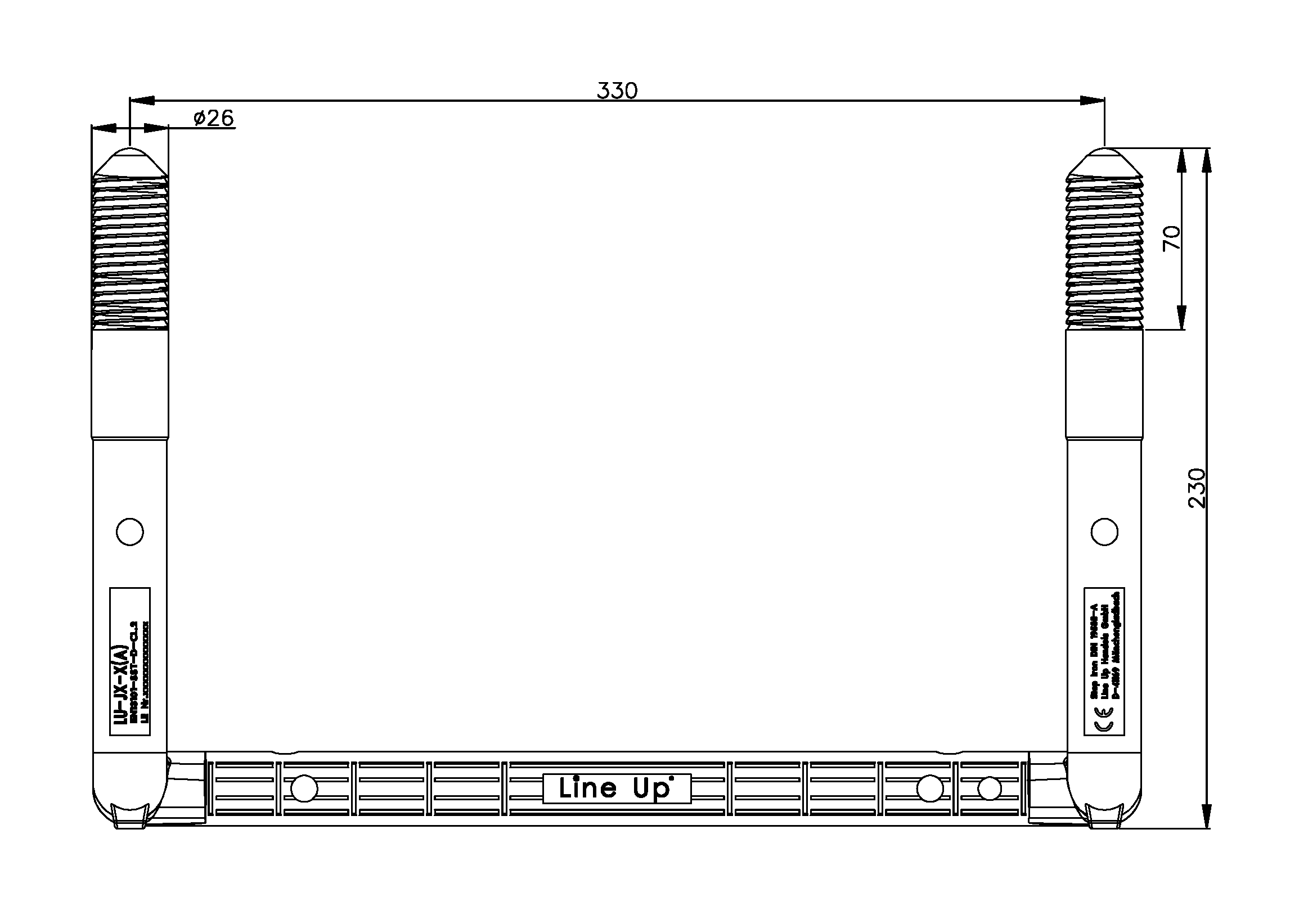

technische Zeichnung
